◆ 支持4/8/16/32/40/72路全数字HDMI信号输入、支持4/8/16/32/40/72路全数字HDMI信号输出；
◆ 总共6.75Gbps，每种颜色2.25Gbps；
◆ 支持DVI1.0， HDMI 1.4；
◆ 自动输入均衡技术，将最大的输入距离延长至25米，输出距离延长至15米；
◆ 分辨率高达4096x2160@30HZ，完全支持HDTV；
◆ 同步传输；
◆ 支持高彩（支持XV色彩）；
◆ 支持DOLBY数字高清音频，DTS-HD音频信号；
◆ RS232串行控制接口，一系列代码，可以通过第三方设备进行控制；
◆ 红外遥控功能（可选配）；
◆ TCP/IP网络控制功能（可选配）；
◆ 内置智能EDID自动读写以及DDC管理；
◆ 机架式铝合金外壳；
◆ 内置国际通用电源：100-240V交流，50/60Hz；
◆ 10个场景，提供存储与调用功能；
◆ 兼容各种常用电源，内置一个自动转换的电源，用电通过安全认证；
◆ 快速切换功能，最快达200纳秒；
◆ LED同时显示系统和转换的信息；
◆ 强大的安全权限控制，可实现键盘锁定，密码设置等相关功能；
◆ 支持操作提示音，可选择蜂鸣器的启用/禁用状态。
| 常规参数 | |
| 输入 | 4/8/16/32/40/72HDMI |
| 输入接口 | HDMI 1.4 |
| 输入电平 | T.M.D.S. 2.9V/3.3V |
| 输入阻抗 | 75Ω |
| 视频常规参数 | |
| 信号增益 | 0 dB |
| 视频信号 | HDMI （or DVI-D） |
| 切换速度 | 200ns （Max.） |
| 带宽 | 340 MHz （10.2 Gbit/s） |
| 分辨率范围 | Up to4096*2160@30Hz |
| 最大像素时钟 | 165MHz |
| 视频输出 | |
| 输出 | 4/8/16/32/40/72HDMI |
| 输出接口 | HDMI 1.4 |
| 输出电平 | T.M.D.S. 2.9V/3.3V |
| 输出阻抗 | 75Ω |
| 控制参数 | |
| 频率响应 | RS-232， 9-pin female D connector |
| 红外控制 | 可选配红外遥控器 |
| 串口针脚定义 | 2针发送， 3针接收， 5针接地 |
| 其他控制方式 | 前面板功能按键，带LED指示 |
| 常规参数 | |
| 供电 | 100VAC ~ 240VAC， 50/60Hz |
| 工作温度 | -20 ~ +70℃ |
| 尺寸L*W*H（mm） | 483×285×90 | 483×285×170 | 483×285×270 | 483×285×270 | 483×285×585 |
| 产品重量 | 约2.0kg | 约3.5kg | 约4.6kg | 约4.6kg | 约8.5kg |
| 功率 | ≦25W | ≦35W | ≦35W | ≦35W | ≦35W |
| 型号 | HDMI0808 | HDMI1616 | HDMI3232 | HDMI4040 | HDMI7272 |

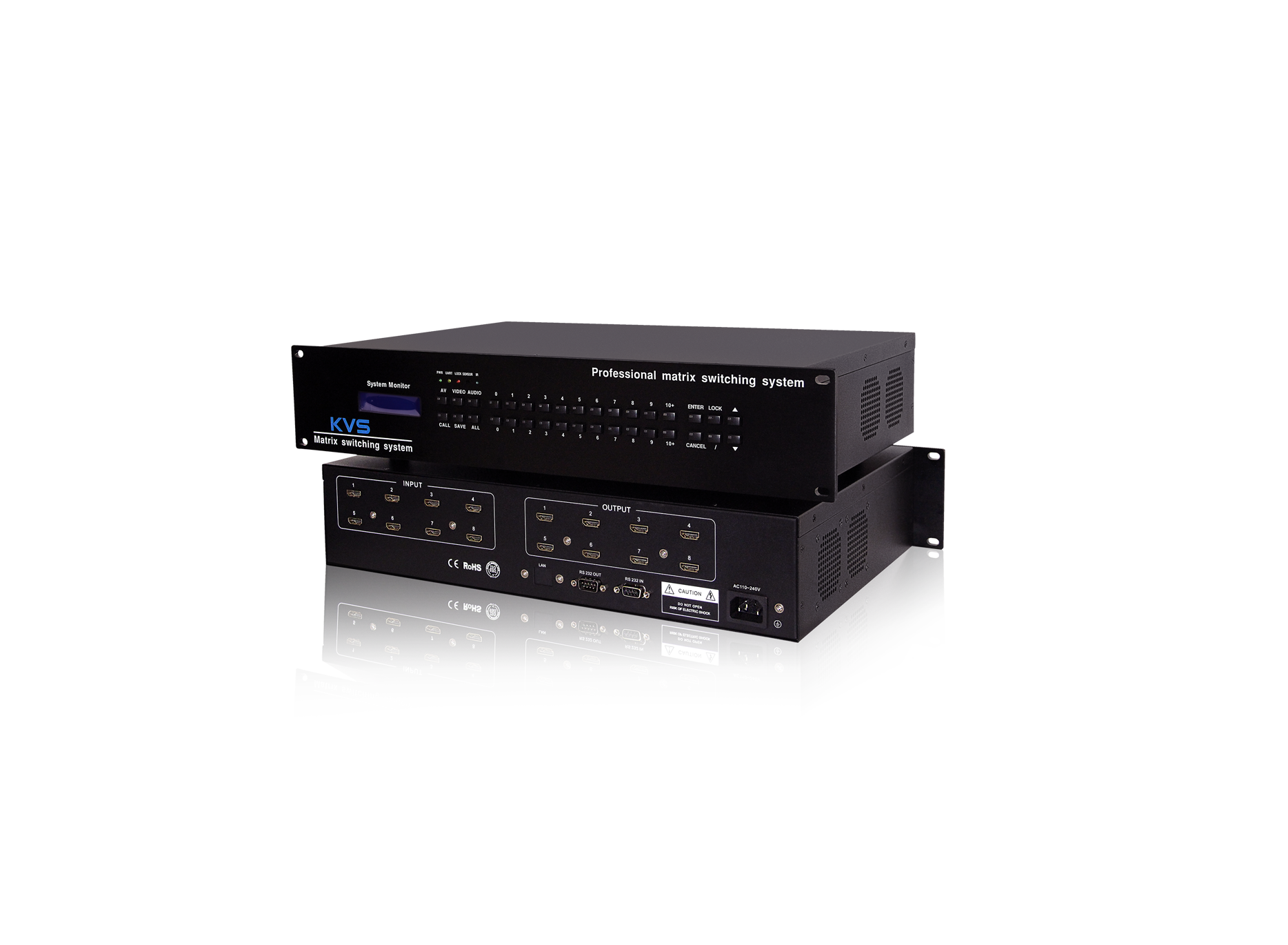

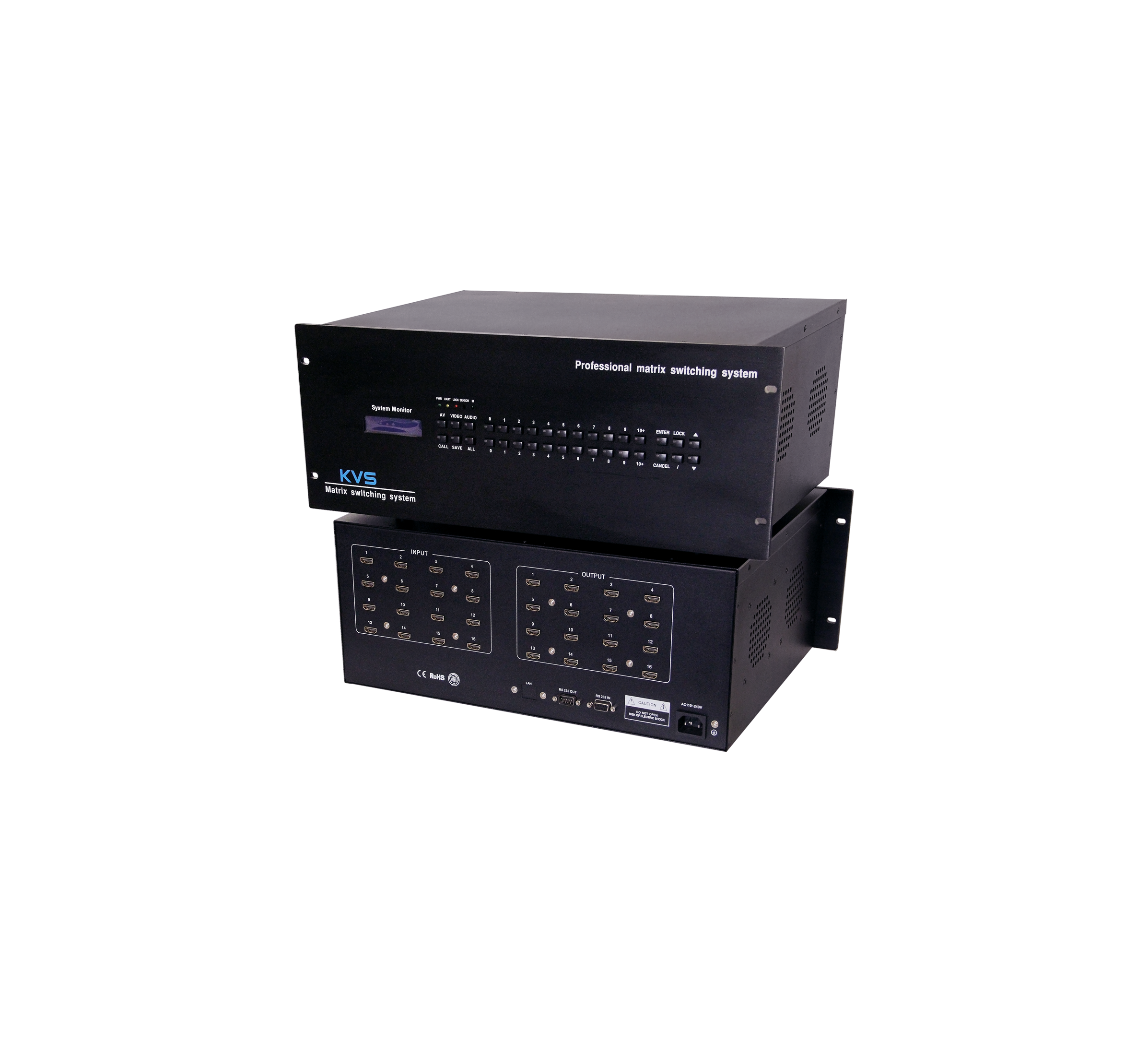

HDMI数字矩阵
产品简介
HDMI矩阵是一款全数字高带宽矩阵切换器，可处理分辨率高达4096x2160@30HZ的视频信号。可交叉切换，支持EDID。通过红外、RS232和前面板进行控制。
HDMI矩阵是一款高性能的视频设备，应用于视频会议室，教育机构，控制室，监控中心，政府机构和演示厅等场合。
包括HDMI04、HDMI08、HDMI16、、HDMI32、HDMI40、HDMI72等系列HDMI矩阵产品。
